Система димовідведення відіграє критичну роль у створенні стабільної тяги, що є фундаментом безпечної експлуатації газового обладнання в житловому секторі. Некоректно спроектована конструкція неминуче призводить до накопичення смертельно небезпечного чадного газу всередині приміщення та спричиняє постійні збої в роботі чутливої автоматики котла. Саме тому правильний монтаж каналів за всіма стандартами є базовою вимогою для отримання офіційного дозволу на експлуатацію газових приладів від контролюючих державних служб України.
Державні нормативи та вимоги ДБН до газових димоходів
Проектування витяжних систем регламентується нормами ДБН В.2.5-20:2018 «Газопостачання», які встановлюють чіткі технічні параметри для безпечного виведення продуктів згоряння. Згідно з правилами, мінімальна висота димової труби повинна становити не менше 5 метрів від рівня пальника до верхнього зрізу, що гарантує створення необхідного розрядження в каналі.
Важливо враховувати обмеження по геометрії траси: допускається не більше трьох поворотів під кутом до 90 градусів, а сумарна довжина горизонтальних ділянок у нових будинках не має перевищувати 3 метрів. Герметичність кожного з’єднання є критичною, оскільки будь-який підсос повітря знижує тягу та може призвести до загазованості приміщення.
Технічні критерії згідно з будівельними нормами:
- Мінімальна висота. Відстань від камери згоряння до оголовка має бути понад 5 метрів для стабільного тиску.
- Кількість вигинів. На всій протяжності каналу дозволяється встановлювати не більше трьох колін або поворотів.
- Горизонтальні ділянки. Довжина сполучних труб від котла до вертикальної шахти обмежена 3 метрами для нових об’єктів.
- Герметичність з’єднань. Усі стики повинні бути щільними та обробленими матеріалами, стійкими до високих температур і газів.
- Вертикальність каналу. Основна частина конструкції має бути вертикальною без звужень внутрішнього перерізу.
Класифікація систем димовідведення за типом котла
Тип обраного котла повністю визначає архітектуру майбутнього димоходу, оскільки фізика процесів горіння суттєво різниться між атмосферними та турбованими моделями. Котли з відкритою камерою згоряння використовують природну тягу, що вимагає створення високої вертикальної шахти для створення перепаду тиску. У турбованих моделях із закритою камерою за відведення газів відповідає вбудований вентилятор.
| Характеристика | Атмосферний котел | Турбований котел |
|---|---|---|
| Тип камери згоряння | Відкрита | Закрита |
| Спосіб створення тяги | Природний (за рахунок різниці температур) | Примусовий (за допомогою турбіни) |
| Джерело повітря | З приміщення (потребує вентиляції) | З вулиці (через зовнішню трубу) |
| Основна конструкція | Вертикальна висока шахта | Горизонтальний коаксіальний вихід |
| Складність монтажу | Вимагає капітальної внутрішньої шахти | Можливий вивід безпосередньо через стіну |
Матеріали для виготовлення димових каналів
Сучасний ринок пропонує кілька технологічних рішень для облаштування димоходів, проте пріоритетним залишається використання металів зі специфічними властивостями. Нержавіюча сталь марок AISI 304 та AISI 316 вважається золотим стандартом завдяки своїй винятковій кислотостійкості та здатності витримувати постійний контакт з агресивним середовищем.
Також широко застосовуються керамічні системи, які мають майже необмежений термін служби та високу теплову інертність, проте вони значно дорожчі та важчі за металеві аналоги. Звичайна цегла без спеціальної підготовки абсолютно непридатна для сучасних газових котлів, оскільки вона швидко руйнується під впливом кислотного конденсату.
При спалюванні газу утворюється пара, яка при охолодженні змішується з продуктами горіння, формуючи агресивні сполуки, що просочують цегляну кладку і руйнують її структуру вже за 2–3 сезони. Для зовнішнього монтажу ідеальним рішенням є сендвіч-труби, де між двома шарами сталі розміщено базальтове утеплення, що мінімізує утворення конденсату та захищає систему від швидкого охолодження взимку.
Матеріали та їх особливості:
- Сталь AISI 316. Містить молібден, що забезпечує максимальний захист від корозії в умовах вологого конденсату.
- Кераміка. Витримує будь-яку температуру та агресивну хімію, але потребує будівництва окремого фундаменту.
- Сендвіч-конструкції. Дозволяють виводити димохід по фасаду будівлі без ризику промерзання каналу.
- Футерування. Встановлення гнучкого або жорсткого лайнера всередину старих цегляних шахт для їх захисту.
Для внутрішнього оздоблення старих каналів також використовують полімерні вкладиші, які роздуваються парою і приймають форму шахти, створюючи цілісний захисний шар. Проте сталева нержавійка залишається найбільш універсальним варіантом для більшості побутових монтажних схем завдяки легкості збирання та надійності.
Розрахунок діаметра та перерізу витяжної труби
Для забезпечення коректної аеродинаміки системи необхідно суворо дотримуватися правила відповідності внутрішнього перерізу димоходу площі вихідного патрубка котла. Розрахунок базується на тепловій потужності обладнання: наприклад, для стандартного побутового котла потужністю до 24 кВт діаметр димового каналу зазвичай становить від 130 до 140 мм.
Будь-яка невідповідність у бік зменшення призведе до підвищення опору, через що продукти горіння будуть затримуватися в камері, викликаючи спрацювання датчиків безпеки та аварійну зупинку системи. Категорично забороняється звужувати діаметр димового каналу на будь-якій ділянці його траси. Порушення цього правила створює додатковий аеродинамічний опір, що критично зниже ефективність відведення газів.

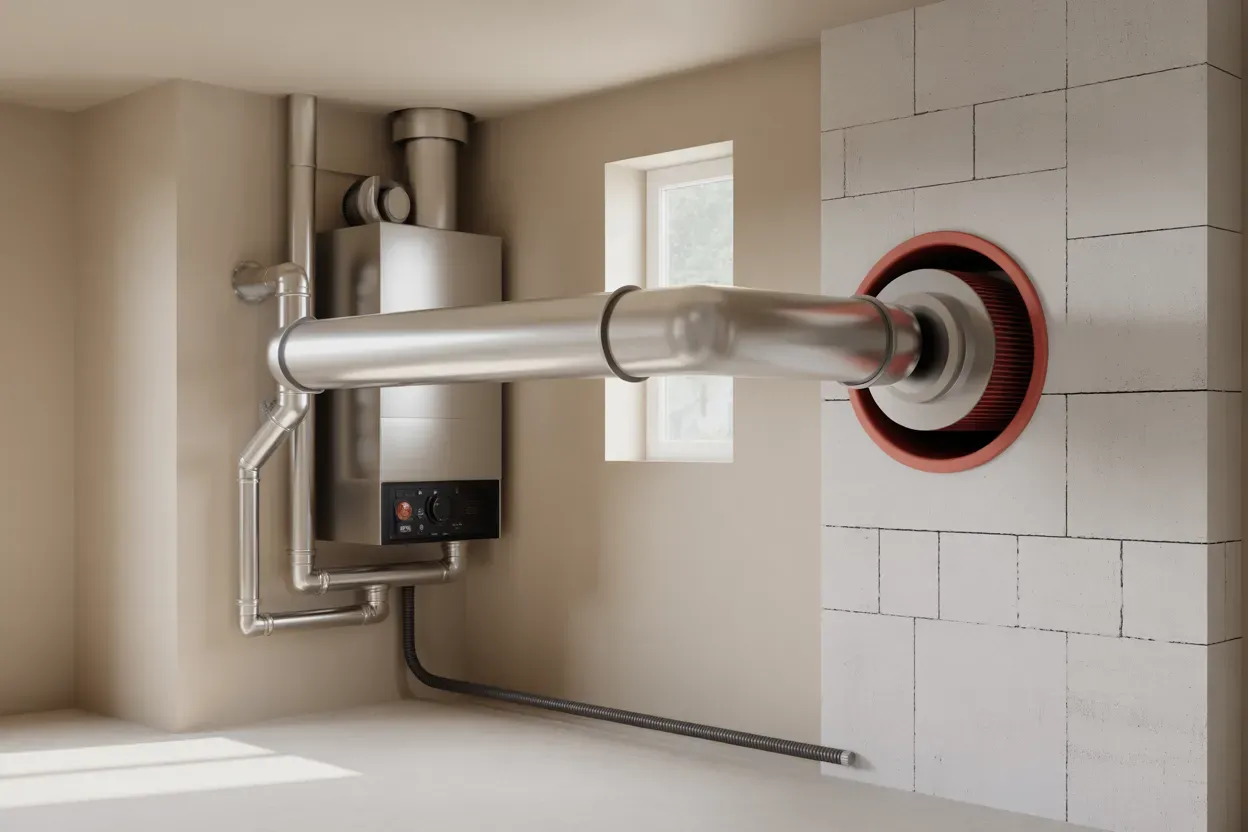

Особливості коаксіальних димоходів
Коаксіальні системи працюють за принципом «труба в трубі», де кожен контур виконує окрему життєво важливу функцію для закритої камери згоряння. По внутрішньому каналу меншого діаметра під тиском виводяться гарячі продукти горіння, тоді як через зовнішній простір між трубами до пальника надходить свіже повітря з вулиці.
Така схема не лише спрощує монтаж, а й підвищує ККД котла, оскільки вхідне холодне повітря встигає трохи прогрітися від стінок внутрішньої труби, що покращує процес спалювання палива. Стандартний розмір таких систем для побутового сектору становить 60/100 мм, де перша цифра вказує на внутрішній діаметр, а друга — на зовнішній.
Важливою особливістю монтажу турбованих моделей є дотримання невеликого нахилу труби (приблизно 2–3 градуси) у бік вулиці. Це робиться для того, щоб конденсат вільно стікав назовні, а не потрапляв усередину камери згоряння котла. При виведенні коаксіального виходу через стіну необхідно враховувати санітарні та пожежні дистанції до оточуючих об’єктів. Відстань від вихідного отвору до вікон сусідніх будівель повинна бути не менше 2–5 метрів.
Розміщення оголовка відносно покрівлі
Ефективність природної тяги безпосередньо залежить від висоти труби щодо коника даху, оскільки неправильне розташування може призвести до потрапляння оголовка в зону вітрового підпору. Якщо димохід розташований на відстані до 1.5 м від коника, його верхній зріз має бути вищим за найвищу точку даху щонайменше на 0.5 м.
У випадках, коли труба віддалена на 1.5–3 м, її верхня частина може бути на рівні з коником, що забезпечує стабільний вихід газів при будь-якому напрямку вітру. Коли димохід встановлюється на відстані понад 3 м від коника, розрахунок стає складнішим: оголовок не повинен бути нижче лінії, проведеної від коника вниз під кутом 10 градусів до горизонту.
Порядок визначення висоти димоходу:
- Вимірювання відстані. Визначте точну дистанцію від центру труби до вертикальної осі коника даху.
- Перевірка нормативів. Порівняйте отримане значення з трьома зонами розташування (до 1.5 м, до 3 м, понад 3 м).
- Врахування перешкод. Оцініть наявність вищих об’єктів у радіусі 10 метрів, що можуть створювати вітровий підпір.
- Коригування висоти. У разі наявності перешкод збільште висоту труби так, щоб вона вийшла за межі зони турбулентності.

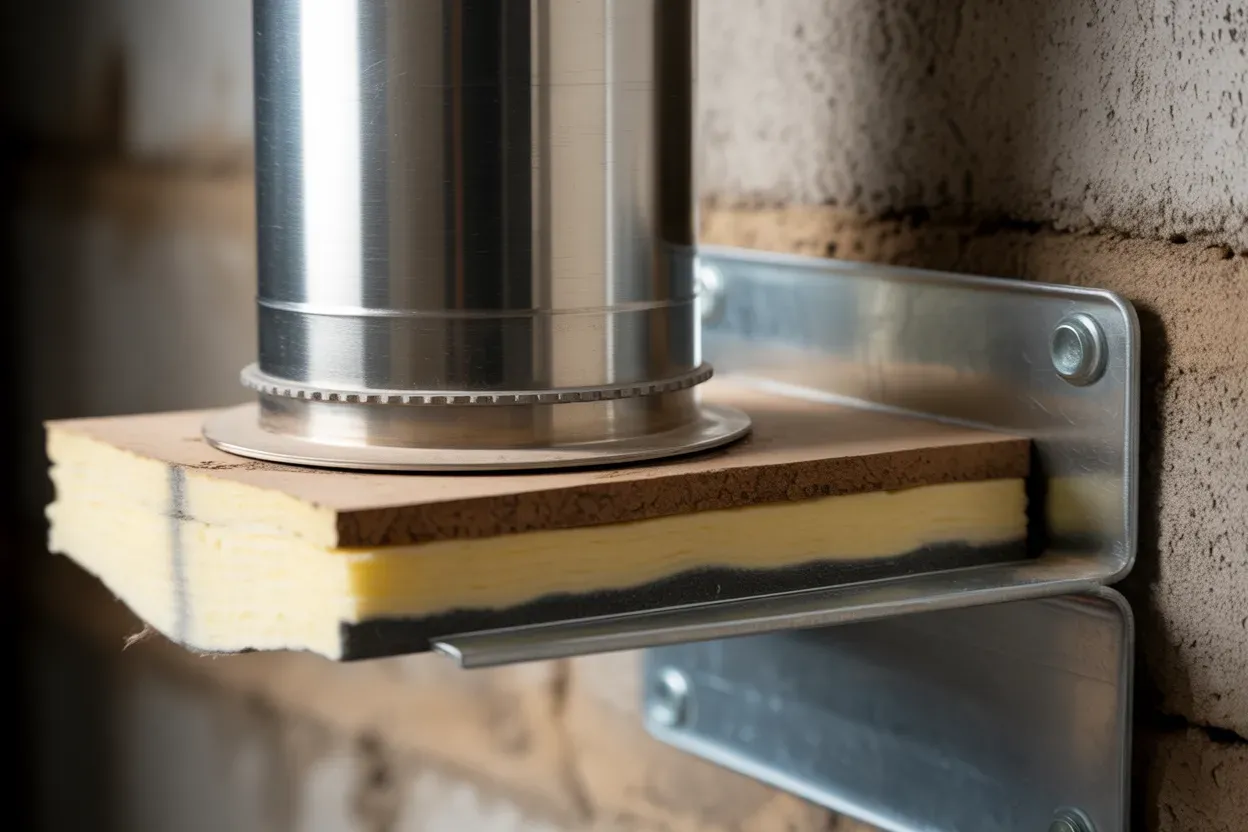

Технологія монтажу та герметизація сегментів
Ключовим принципом монтажу вертикальних ділянок є метод складання «по конденсату», при якому верхня труба вставляється всередину нижньої. Така конфігурація гарантує, що волога буде безперешкодно стікати вниз у спеціальний збірник, не просочуючись крізь стики в шар базальтового утеплювача. Складання «по диму» призведе до втрати властивостей термоізоляції та швидкого промерзання каналу.
Етапи збирання системи:
- Підготовка сегментів. Очищення розтрубів від пилу та перевірка цілісності внутрішніх ущільнювальних кілець.
- Нанесення герметика. Використання термостійких складів на основі силікону, здатних витримувати температури до 250–300°C.
- Фіксація стиків. Кожне з’єднання має бути затиснуте спеціальним хомутом для запобігання розгерметизації.
- Контроль рівності. Використання рівня для забезпечення суворої вертикальності конструкції на кожному етапі нарощування.
| Етап монтажу | Технічна вимога |
|---|---|
| Крок кріплення до стіни | Кожні 1.5–2 метри вертикальної ділянки |
| Фіксація кутових елементів | Обов’язкове встановлення кронштейна на кожному відводі |
| Нахлест труб у розтрубі | Не менше 0.5 від зовнішнього діаметра труби |
| Використання розтяжок | Обов’язкове для ділянок, що виступають над дахом більше ніж на 1.2 метра |

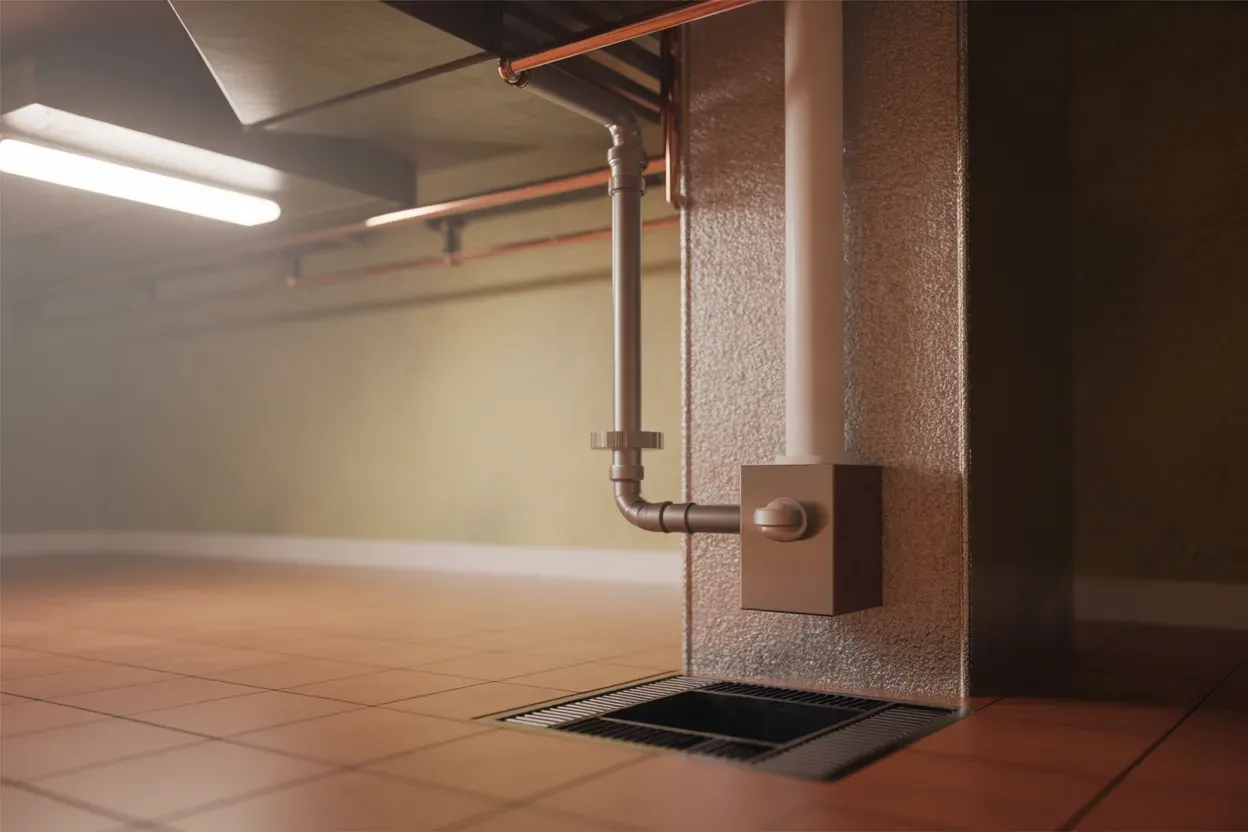

Система збору конденсату та ревізія
При спалюванні природного газу утворюється значна кількість водяної пари, яка при контакті з відносно холодними стінками димоходу перетворюється на рідину. Цей конденсат має високу кислотність, тому його неконтрольоване накопичення може швидко зруйнувати навіть металеві стінки. Для вирішення цієї проблеми в нижній частині встановлюється трійник з конденсатовідвідником.
Ревізійне вікно є невід’ємним елементом системи, що забезпечує доступ для регулярного технічного обслуговування. Воно зазвичай розташовується безпосередньо над конденсатозбірником і дозволяє перевіряти цілісність внутрішніх стінок. Без ревізії експлуатація димоходу вважається небезпечною, оскільки неможливо вчасно виявити внутрішні дефекти.
Кислотний конденсат перед скиданням у загальну каналізацію бажано пропускати через нейтралізатор — пластикову ємність із мармуровою крихтою. Важливо регулярно перевіряти стан сифона та відвідної трубки, щоб вони не забивалися. У зимовий період слід звертати увагу на те, щоб точка скидання конденсату не перемерзала, оскільки це призведе до залиття пальника котла.
Правила проходження через перекриття та покрівлю
Дотримання пожежної безпеки при проходженні димоходу крізь дерев’яні перекриття та стіни є пріоритетним завданням. У місцях контакту з горючими матеріалами обов’язково влаштовуються прохідні гільзи — металеві короби, що створюють безпечну дистанцію. Весь вільний простір всередині гільзи заповнюється негорючою мінеральною ватою або керамзитом.
Вимоги до влаштування проходів:
- Пожежна розділка. Відстань від внутрішньої стінки труби до горючих конструкцій повинна бути не менше 380 мм (без ізоляції) або 250 мм (з ізоляцією).
- Цілісність труб. Усередині перекриття чи покрівлі забороняється розташовувати стики сегментів димоходу.
- Гідроізоляція. Використання еластичних «спідниць» (майстер-флеш) із силікону або EPDM-гуми для герметизації виходу на дах.
Особлива увага приділяється місцю виходу труби на покрівлю, де необхідно запобігти протіканню опадів під дахове покриття. Майстер-флеш щільно обтискає трубу і прилягає до профілю покрівлі, створюючи герметичний бар’єр. Всі краї ізоляційних елементів додатково обробляються покрівельним герметиком, що гарантує сухість горищного приміщення.
Ефективність сучасного газового котла та загальний термін його безперебійної служби безпосередньо залежать від якості використаних матеріалів димоходу та ювелірної точності дотримання монтажних схем. Навіть найдорожче обладнання не зможе вийти на заявлену потужність, якщо система відведення газів має завеликий аеродинамічний опір або страждає від надмірного утворення конденсату. Кінцевий вибір конфігурації завжди диктується типом камери згоряння та унікальними архітектурними особливостями будівлі, де безпека мешканців і стабільність тяги залишаються головними пріоритетами.
