Система TPMS є критично важливим елементом активної безпеки сучасного автомобіля, оскільки вона дозволяє в режимі реального часу відстежувати стан коліс. Своєчасне виявлення падіння тиску запобігає надмірному зносу протектора, перегріву гуми та значно знижує витрату палива. Проте ефективність системи прямо залежить від правильності її монтажу та налаштування. Коректне підключення датчиків гарантує стабільну передачу даних на бортовий комп’ютер або смартфон, виключаючи помилкові спрацьовування чи втрату сигналу на високій швидкості.
Класифікація систем контролю тиску за типом монтажу
Вибір способу встановлення системи контролю залежить від бюджету власника автомобіля та конструктивних особливостей колісних дисків.
Характеристики основних моделей:
- Зовнішні датчики. Нагвинчуються безпосередньо на стандартний вентиль замість штатного захисного ковпачка.
- Внутрішні датчики. Монтуються всередині диска замість ніпеля, що потребує проведення розбортування колеса.
- Захист від крадіжок. Зовнішні моделі потребують контргайок, тоді як внутрішні — недосяжні для зловмисників.
- Стійкість до середовища. Внутрішні сенсори надійно захищені від бруду, хімічних реагентів та механічних ударів.
Зовнішні пристрої приваблюють швидкістю монтажу, проте вони постійно піддаються впливу агресивного дорожнього середовища. Реагенти та волога можуть спричинити корозію різьблення, що ускладнить підкачування коліс у майбутньому. Крім того, такі ковпачки частіше стають об’єктом уваги вандалів.
Внутрішні моделі вважаються професійним рішенням, оскільки вони інтегруються в герметичну зону колеса. Це забезпечує максимальну точність вимірювань температури та тиску без похибок від зовнішнього повітря. Хоча процес встановлення вимагає візиту до сервісу, термін служби батарейок у таких пристроях довший, а ризик пошкодження при паркуванні біля бордюрів повністю відсутній.
Механічне встановлення внутрішніх сенсорів у диск

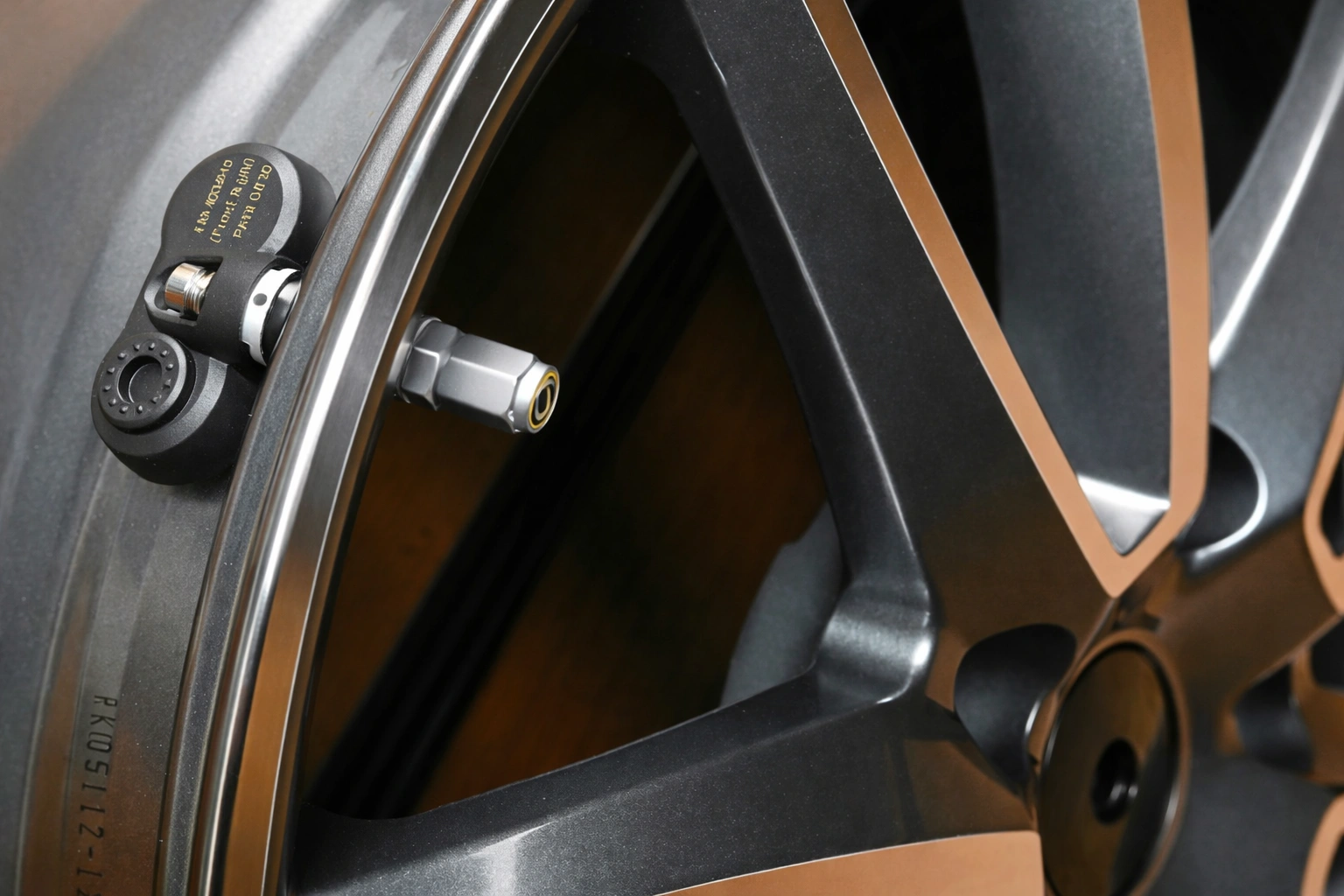

Монтаж внутрішніх сенсорів починається з повного розбортування колеса, оскільки пристрій має бути надійно зафіксований на внутрішній поверхні обода, замінюючи собою стандартний гумовий або металевий вентиль.
Рекомендоване зусилля для фіксації гайки датчика становить 4 Нм. Перевищення цього показника призведе до деформації гумового ущільнювача, а недотягування — до поступового витравлювання повітря з колеса.
Після демонтажу старого ніпеля отвір у диску ретельно очищається від залишків окислення та бруду. Датчик вставляється зсередини, а зовні фіксується спеціальною гайкою. Важливо стежити, щоб корпус сенсора щільно прилягав до стінки диска, не заважаючи монтажу покришки. Майстер повинен акуратно працювати монтажною лопаткою, щоб не зачепити крихкий пластиковий корпус пристрою при заведенні борту шини на диск.
Завершальним етапом є балансування колеса. Оскільки датчик має вагу від 10 до 30 грамів, він створює дисбаланс, який необхідно компенсувати важками. Нехтування цією процедурою призведе до вібрацій керма на швидкості понад 80 км/год та прискореного зносу підшипників маточини. Після накачування обов’язково перевіряється герметичність з’єднання мильним розчином, щоб переконатися у відсутності витоків повітря через нове посадкове місце.
Монтаж та герметизація зовнішніх ковпачків-датчиків
Встановлення зовнішніх ковпачків є найпростішим методом модернізації автомобіля, який не потребує спеціального інструменту чи відвідування сервісного центру. Процес займає лічені хвилини, проте вимагає уваги до чистоти деталей для забезпечення надійної герметизації клапана.
Послідовність дій при монтажі:
- Зніміть штатні пластикові ковпачки та очистіть різьблення вентиля металевою щіткою.
- Накрутіть спеціальну антивандальну контргайку, що йде у комплекті з системою контролю.
- Встановіть датчик на вентиль до упору, поки не почуєте коротке шипіння виходу повітря.
- Затягніть контргайку у зворотному напрямку за допомогою невеликого комплектного ключа.
Основна складність полягає в забезпеченні надійної фіксації. Використання контргайки запобігає самовільному розкручуванню сенсора під дією відцентрової сили та вібрацій під час руху. Також це ускладнює швидке зняття пристрою сторонніми особами. Після монтажу рекомендується перевірити, чи не зачіпає датчик елементи гальмівної системи або деталі підкрилок при повному вивороті керма на дисках з великим вильотом.
Інтеграція TPMS-модулів з мультимедіа на Android через USB
Для виведення даних на екран нештатної мультимедійної системи використовується спеціальний ресивер, який підключається до USB-інтерфейсу головного пристрою. Це дозволяє позбутися додаткових моніторів на торпедо та інтегрувати показники тиску безпосередньо в інтерфейс Android. Важливо перевірити наявність вільного порту, який підтримує передачу даних, а не лише функцію зарядки пристроїв.
| Параметр | Вимога до системи |
|---|---|
| Версія ОС Android | 4.4 та новіші версії |
| Тип підключення | USB 2.0 / USB 3.0 |
| Формат файлів | APK (інсталяційний пакет) |
| Підтримка фону | Обов’язкова для сповіщень |
Після фізичного підключення приймача необхідно встановити програмне забезпечення. Зазвичай виробники додають флеш-накопичувач з APK-файлом або QR-код для завантаження софту з офіційного сайту.
У налаштуваннях додатка слід активувати функцію автоматичного запуску при включенні запалювання. Це гарантує, що система почне моніторинг одразу після старту, не вимагаючи ручного відкриття програми. У меню можна задати порогові значення тиску та температури, при досягненні яких система подаватиме звуковий сигнал. Більшість сучасних APK-модулів дозволяють змінювати одиниці вимірювання з фунтів (PSI) на бари. Також варто надати додатку дозвіл на роботу поверх інших вікон для виводу попереджень при проколах.
Прописування нових датчиків у бортовий комп’ютер через діагностичне ПЗ
Якщо автомобіль має штатну систему підтримки TPMS, але датчики були замінені, їх необхідно зареєструвати в електронному блоці керування (ЕБУ) через діагностичний роз’єм за допомогою спеціального ПЗ.

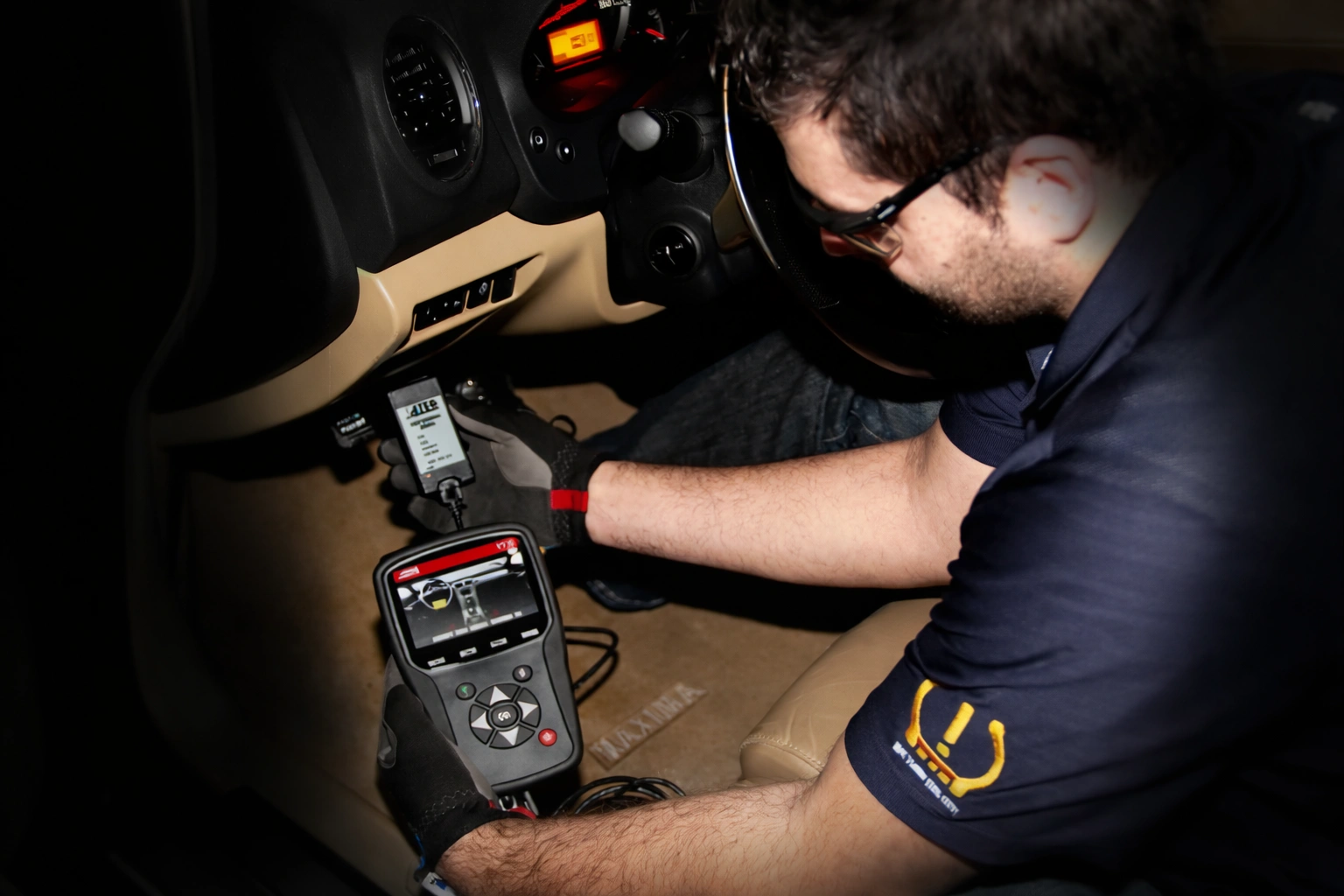

Процедура програмування вимагає використання OBD2-адаптера, такого як ELM327 версії 1.5, та мобільного додатка на кшталт Carista. Кожен сенсор має унікальний ID, який надрукований на його корпусі. Ці коди потрібно заздалегідь виписати або сфотографувати перед монтажем датчика всередину колеса, щоб пізніше ідентифікувати положення кожного пристрою в пам’яті системи.
Кроки налаштування через програму:
- Підключення адаптера. Вставте пристрій у роз’єм OBD2 та увімкніть запалювання автомобіля.
- Вибір розділу. У додатку знайдіть меню сервісного обслуговування шин або налаштування шасі.
- Введення ідентифікаторів. Почергово впишіть ID-номери для кожного положення колеса в ЕБУ.
- Збереження даних. Підтвердьте внесені зміни та дочекайтеся завершення повної синхронізації.
Після запису кодів системі може знадобитися тестова поїздка тривалістю 10–15 хвилин на швидкості понад 40 км/год. Це необхідно для того, щоб ЕБУ отримав стабільний радіосигнал від кожного колеса та підтвердив їхнє розташування. Якщо на екрані бортового комп’ютера відображаються прочерки, перевірте правильність введених символів (часто плутають цифру 0 та літеру O). Коректно прописані датчики дозволяють системі точно вказувати, яке саме колесо потребує підкачування.
Ручна активація штатних систем без додаткового обладнання
Увімкніть запалювання, тричі натисніть педаль гальма, вимкніть запалювання, знову тричі натисніть гальмо і увімкніть систему — авто має видати короткий гудок, підтверджуючи вхід у режим навчання.
Такий специфічний алгоритм активації характерний для автомобілів американського ринку, зокрема брендів Ford та Chevrolet. Він дозволяє системі розпізнати нові датчики без використання сканерів чи ноутбуків. Після звукового сигналу машина очікує підтвердження від кожного колеса, починаючи з передньої лівої позиції.
Для передачі сигналу в режимі навчання потрібно або різко знизити тиск у шині на 0.2–0.5 бару, або використати недорогий активатор, який підноситься до соска вентиля і імітує прокол натисканням кнопки.
Важливо дотримуватися суворої послідовності обходу автомобіля: переднє ліве, переднє праве, заднє праве і заднє ліве колесо. Після кожного успішного зчитування сигналу автомобіль подаватиме короткий звуковий сигнал клаксоном. Якщо ви пропустили колесо або не встигли вкластися у відведений час (зазвичай 2 хвилини на один датчик), процедуру доведеться починати спочатку. Цей метод дозволяє самостійно проводити адаптацію після сезонної заміни гуми або ротації коліс.
Клонування та копіювання ідентифікаторів сенсорів
Клонування ідентифікаторів є оптимальним рішенням для тих, хто має два комплекти дисків і не бажає щоразу займатися перепрограмуванням електронного блоку керування автомобіля.
| Метод | Переваги | Недоліки |
|---|---|---|
| Прописування ID | Використання будь-яких моделей | Потрібен сканер кожні пів року |
| Клонування | Автоматичне розпізнавання | Вимагає програмованих моделей |
| Ручне навчання | Безкоштовно для власника | Довгий процес обходу авто |
Для реалізації цього способу купуються спеціальні універсальні датчики, які дозволяють перезаписувати свій внутрішній номер. Спеціаліст за допомогою програматора зчитує ID з оригінальних заводських сенсорів і копіює їх на нові пристрої. В результаті автомобіль “бачить” два ідентичні комплекти коліс, що дозволяє просто міняти їх у гаражі без будь-яких маніпуляцій з електронікою чи відвідування дилерського центру для проведення адаптації.
Специфіка налаштування систем для багатоколісного вантажного транспорту
Контроль тиску у вантажівках має свою специфіку через велику кількість коліс та довжину транспортного засобу, що вимагає встановлення репітерів. Системи зазвичай комплектуються окремим монітором, який підтримує відображення до 22 зон контролю одночасно.
Послідовність прив’язки вантажних датчиків:
- Увійдіть у меню налаштувань монітора та виберіть режим прив’язки “CODE”.
- Оберіть номер колеса на схемі, який ви плануєте підключити у цей момент.
- Створіть перепад тиску в шині (спускання) для примусової активації сенсора.
- Дочекайтеся появи ID-номера на екрані та підтвердіть збереження його позиції.
Вантажні датчики розраховані на значно вищий тиск і мають посилений захист від вібрацій. При прив’язці важливо дотримуватися схеми осей, оскільки помилка в ідентифікації внутрішнього колеса спарки може призвести до того, що водій проігнорує критичний перегрів шини. Більшість професійних систем дозволяють налаштовувати індивідуальні пороги тривоги для кожної осі окремо, що важливо при різному ступені завантаження причепа та тягача.
Після завершення налаштування всіх зон рекомендується перевірити коректність передачі даних у русі. Монітор повинен оновлювати показники кожні 3–5 хвилин або миттєво при різкій зміні тиску в системі.
Чи вартий результат витрачених зусиль на самостійну установку?
Правильність вибору методу підключення — від простого накручування ковпачків до програмного втручання в ЕБУ — визначає довговічність роботи системи та точність даних. Тільки комплексний підхід, що включає фізичний монтаж та цифрову адаптацію, гарантує, що водій вчасно дізнається про критичне падіння тиску, зберігаючи керованість авто в екстремальних ситуаціях. Самостійна установка цілком можлива за наявності базових інструментів та розумінню принципів роботи бездротових протоколів передачі інформації.
