Заземлювальний контур є базовим елементом системи електробезпеки сучасного житла, оскільки він створює шлях з найменшим опором для відведення струму витоку. Його наявність критично важлива для захисту побутової техніки від пробоїв на металевий корпус, що мінімізує ризики ураження мешканців електричним струмом. Окрім безпеки, заземлення забезпечує стабільну роботу електронних пристроїв та ефективно відводить статичну напругу, яка накопичується на панелях приладів. Наявність третього провідника в сучасних електромережах — це обов’язковий стандарт, що гарантує надійність всієї енергосистеми квартири чи будинку.
Інструменти для якісного електромонтажу
Для безпечного та якісного виконання робіт необхідно підготувати набір професійних засобів, які забезпечують точність монтажу та захист майстра. Основним інструментом є викрутки з ізольованими ручками — шліцьова для затискання клем та хрестова для фіксації корпусу розетки. Також знадобиться індикаторна викрутка або безконтактний тестер для визначення фази, а для обробки кабелю краще використовувати спеціалізований стрипер, який дозволяє знімати ізоляцію без пошкодження мідної жили.
Базовий набір обладнання:
- Набір діелектричних викруток (PH2, SL4). Інструменти з прогумованим покриттям для роботи під напругою.
- Інструмент для зачистки дротів. Спеціальний стрипер або бокорізи для зняття ізоляції.
- Покажчик напруги або мультиметр. Прилад для обов’язкової перевірки наявності потенціалу в мережі.
- Будівельний рівень. Компактний пристрій для вирівнювання механізму за горизонталлю.
Важливо обирати інструмент, що має маркування сертифікованої ізоляції, яка витримує напругу до 1000 В. Це гарантує безпеку у випадку випадкового контакту з оголеними струмоведучими частинами під час налаштування. Окрему роль відіграє мультиметр, який на фінальному етапі дозволяє перевірити цілісність лінії та переконатися у відсутності короткого замикання між різними полюсами перед першим увімкненням.
Колірна ідентифікація та призначення кабельних жил
Сучасні стандарти маркування проводів згідно з ПУЕ дозволяють чітко ідентифікувати призначення кожної жили, що значно спрощує монтаж. У стандартному трижильному кабелі присутні фаза, робочий нуль та захисне заземлення. Колірна схема є уніфікованою: жовто-зелений колір завжди позначає заземлення (PE), синій або блакитний використовується для робочого нуля (N), а коричневий, чорний або білий відповідає за фазу (L). Кожна розетка з заземленням має специфічні металеві пластини або «вусики», які першими контактують з вилкою приладу.
Важливо пам’ятати, що захисний провідник PE ніколи не використовується для передачі робочого струму, а слугує виключно для відведення потенціалу на контур заземлення в разі пошкодження ізоляції приладу.
Підготовка провідників та механічна обробка

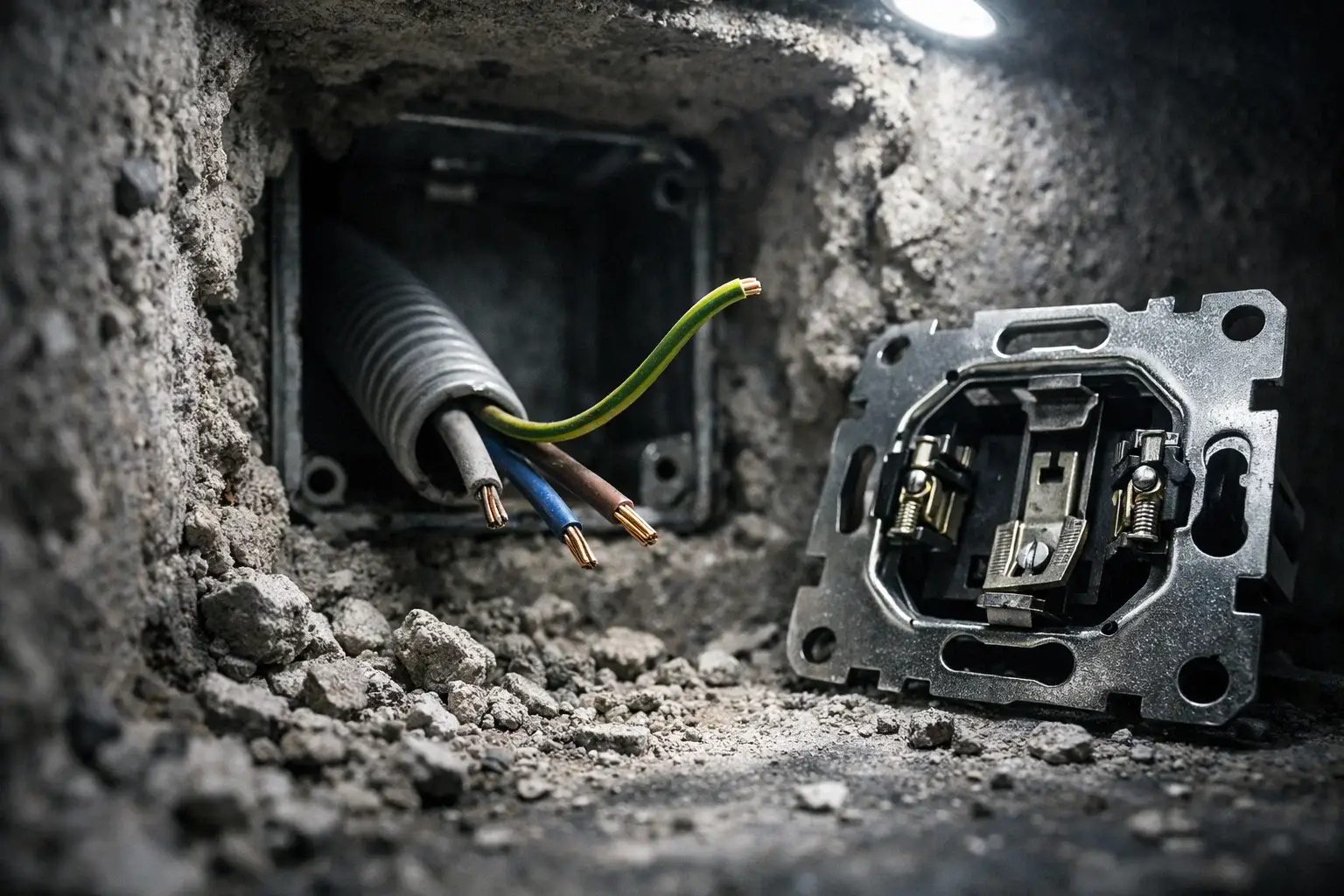

Підготовка кабелю всередині підрозетника починається з формування достатнього запасу дроту. Рекомендується залишати близько 80—100 мм провідника, що дозволить зручно маніпулювати механізмом під час монтажу та залишить можливість для подальшого обслуговування у разі обриву кінців. Зовнішня оболонка кабелів типу ВВГ або ПВС знімається обережно, щоб не пошкодити внутрішню ізоляцію самих жил, після чого провідники акуратно розводяться по сторонах.
Наступним кроком є очищення мідних провідників від ізоляції на самих кінцях. Для більшості типів клем розетки довжина оголеної ділянки має складати 10—12 мм. Важливо стежити, щоб на поверхні міді не залишалося глибоких надрізів від ножа, оскільки в таких місцях дріт може легко зламатися при згинанні. Якщо ви працюєте з багатожильним гнучким дротом, його кінці обов’язково потрібно обтиснути наконечниками типу НШВІ для надійності.
| Параметр підготовки | Значення / Характеристика |
|---|---|
| Довжина зачистки жили | 10–12 мм |
| Запас дроту в коробці | 8–10 см |
| Тип клем розетки | Гвинтові або самозатискні |
| Перетин провідника | 2.5 мм² (мідь) |
Після підготовки жил їх необхідно вирівняти перед введенням у клемний блок. Залежно від конструкції затискачів, дріт вводиться прямо або згинається у невелику петлю для гвинтових кріплень. Проте більшість сучасних моделей передбачають прямий ввід, де фіксація відбувається притискною пластиною або пружинним механізмом, що забезпечує максимальну площу контакту та виключає перегрів під великим навантаженням.
Порядок з’єднання жил із клемами розетки

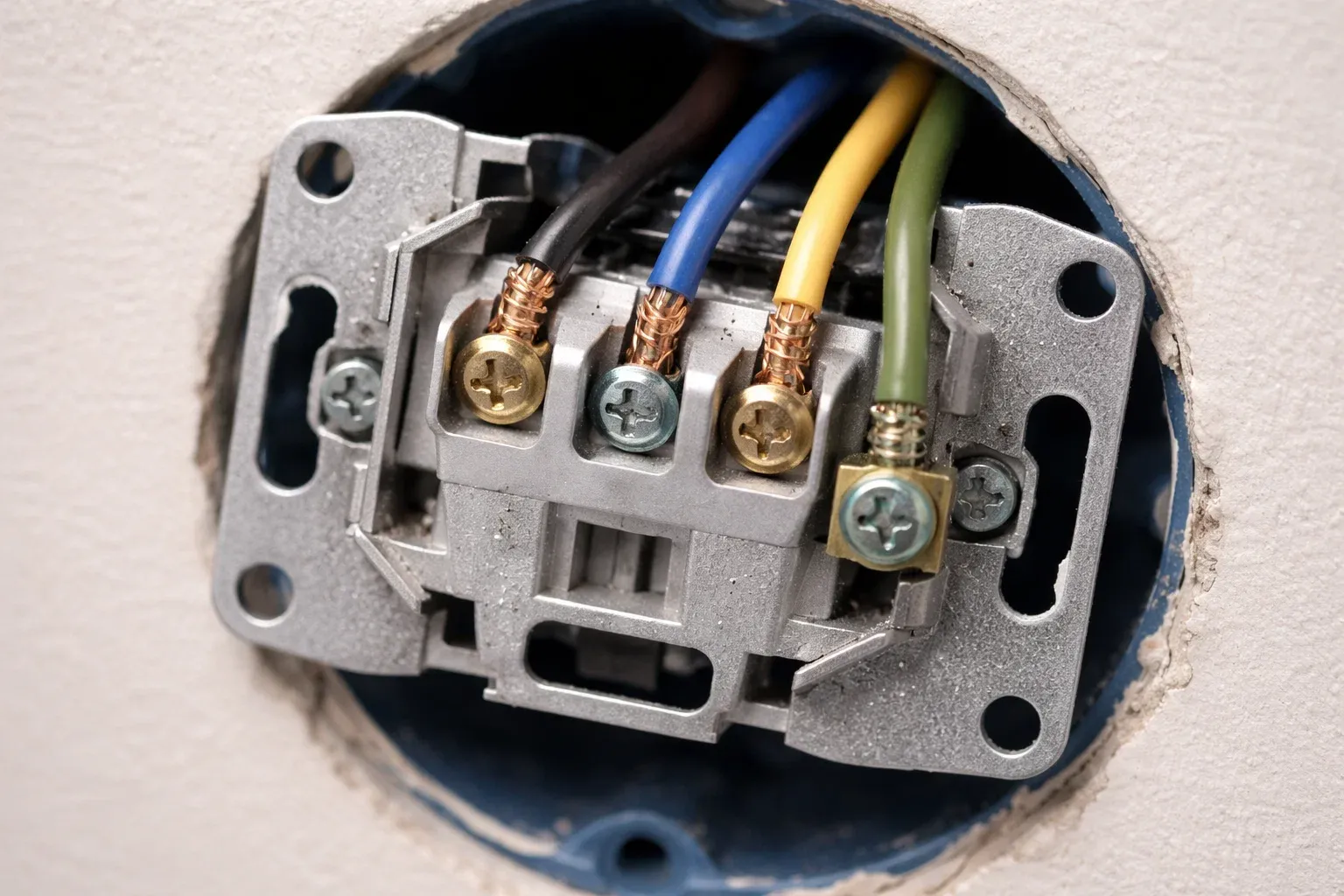

Процес електричного підключення починається з найголовнішого правила — першочергової фіксації заземлювального провідника. Він приєднується до центральної клеми розетки, яка конструктивно з’єднана з металевими пластинами на лицьовій частині механізму. Це гарантує, що захисна система буде готова до роботи в першу чергу. Фаза та нуль підключаються до бокових клем у будь-якому порядку, проте в межах однієї квартири краще дотримуватися єдиного стандарту (наприклад, нуль завжди ліворуч).
Послідовність монтажу жил:
- Встановлення жовто-зеленого дроту в центральний затискач. Фіксація захисного PE-провідника.
- Приєднання синього дроту до нульової клеми. Комутація робочого нуля N.
- Монтаж фазного дроту до вільної бокової клеми. Підключення фазного провідника L.
- Затягування гвинтів з достатнім зусиллям. Запобігання послабленню контакту.
Після затягування кожного гвинта необхідно провести перевірку міцності з’єднання, злегка посмикавши кожен дріт. Провідник не повинен рухатися всередині клеми. Особливу увагу слід приділити тому, щоб під притискну пластину не потрапила ізоляція, оскільки це призведе до погіршення електричного контакту. Такий дефект спричиняє іскріння та подальше плавлення корпусу, що є прямою загрозою пожежної безпеки в приміщенні.
Монтаж та фіксація механізму в стіні

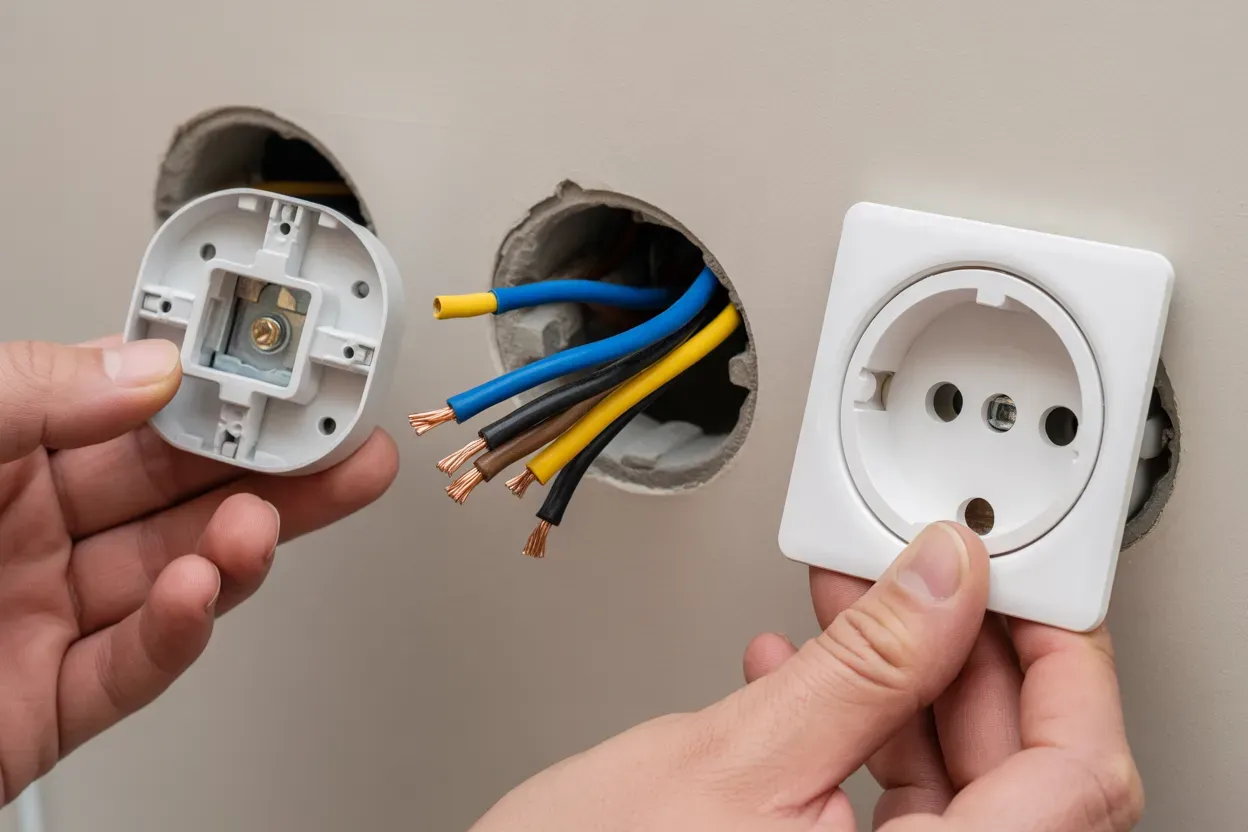

Коли всі провідники надійно затиснуті, настає етап укладання дротів у підрозетник. Жили слід складати акуратною «змійкою» за механізмом, щоб вони не перетиналися і не заважали корпусу розетки увійти в коробку. Важливо стежити, щоб дроти не потрапили під гострі розтискні лапки, які можуть легко пошкодити ізоляцію при затягуванні.
Механізм встановлюється в підрозетник і вирівнюється за допомогою будівельного рівня. Навіть невеликий перекіс буде помітним після встановлення декоративної рамки, тому цей етап потребує особливої точності. Для фіксації використовують або розсувні монтажні лапки, або саморізи, що вкручуються безпосередньо в пластиковий корпус підрозетника через спеціальні отвори в металевому супорті розетки.
Послідовне та рівномірне затягування гвинтів лапок забезпечує надійне розпирання механізму в стіні. Після завершення фіксації потрібно перевірити стійкість конструкції: розетка має стояти нерухомо при вставлянні або вийманні вилки приладу. Це критично для того, щоб під час експлуатації механізм не випав зі стіни разом з провідниками через механічну втому кріплень.
Фінальним штрихом є встановлення декоративної рамки та лицьової панелі. Центральний гвинт, що тримає пластикову накладку, слід закручувати з помірним зусиллям. Надмірний тиск може призвести до появи тріщин на пластику, а недостатній — до нещільного прилягання конструкції до поверхні стіни, що зіпсує естетичний вигляд інтер’єру та сприятиме накопиченню пилу всередині.
Контрольна перевірка безпеки та працездатності
Після завершення монтажу та подачі напруги необхідно виконати комплексну перевірку працездатності точки живлення. Спочатку використовується індикаторна викрутка для підтвердження наявності фази лише на одному з бокових контактів. На заземлювальних вусиках та нульовій клемі індикатор світитися не повинен. Наступним кроком є вимірювання напруги мультиметром: показники між фазою та нулем, а також між фазою та заземленням мають бути ідентичними.
Алгоритм перевірки:
- Візуальний огляд цілісності ізоляції. Перевірка щільності прилягання декоративної панелі.
- Вимірювання напруги в мережі. Контроль значення 230 В.
- Перевірка відсутності потенціалу на захисному контакті. Тестування заземлювальних вусиків.
- Тестування розетки під навантаженням. Підключення лампи або іншого приладу.
Будь-які ознаки некоректного монтажу, такі як характерне потріскування, іскріння всередині механізму або відчутний запах горілого пластику, є сигналом до негайної дії. У такому разі необхідно терміново знеструмити лінію в розподільному щитку та провести повторний огляд клемних з’єднань для усунення слабкого контакту або заміни пошкодженого механізму.
Правильне підключення розетки з заземленням — це не просто дотримання технічного регламенту, а критичний фактор виживання дорогої електроніки та безпеки життя. Коректність виконання кожного етапу, від акуратної зачистки жил до надійної фіксації механізму в стіні, безпосередньо впливає на довговічність усієї системи енергопостачання вашої оселі. Відповідальний підхід до монтажу та використання якісних комплектуючих гарантують спокій і впевненість під час експлуатації потужних побутових приладів у щоденному побуті.
