Як підключити прохідний вимикач для оптимізації освітлення в оселі

Прохідний вимикач — це спеціалізований пристрій, призначений для керування одним джерелом світла з двох або більше віддалених точок. У великих відкритих приміщеннях, довгих коридорах чи на сходах двоповерхових котеджів така система стає критично важливою, адже вона позбавляє мешканців потреби повертатися через увесь темний простір, щоб загасити лампу. Впровадження цієї схеми значно підвищує рівень ергономіки житла, роблячи щоденний побут безпечнішим і технологічнішим.

Така модернізація електромережі дозволяє раціонально використовувати ресурси та створювати сценарії освітлення, які повністю відповідають архітектурним особливостям сучасної нерухомості в Україні. Використання прохідних систем мінімізує знос обладнання та підвищує комфорт мешканців.

Конструктивні відмінності прохідної моделі від стандартного пристрою

Головна технічна особливість прохідної моделі полягає в її внутрішній архітектурі, яка докорінно відрізняється від стандартного одноклавішного пристрою. Звичайний вимикач працює за принципом простого розриву або замикання електричного кола, маючи лише два контакти: вхідний та вихідний. Натомість прохідний механізм оснащений трьома клемами та перекидним механізмом, який ніколи не залишає лінію повністю розірваною.

Він просто перенаправляє струм з одного каналу на інший, що дозволяє створювати складні паралельні шляхи для проходження сигналу між двома або більше точками керування. Це робить пристрій більше схожим на перемикач, ніж на класичний вимикач, оскільки він постійно тримає один з ланцюгів у замкненому стані.

Виробники електротехніки часто додають на тильну сторону корпусу схематичне зображення або спеціальні стрілки, які допомагають монтажнику ідентифікувати спільний термінал. Вихідні контакти зазвичай розташовані з одного боку механізму, а вхідний — з протилежного, що значно спрощує процес орієнтування при підключенні кабелів у глибокому підрозетнику. Завдяки такій конструкції стає можливою синхронна робота двох пристроїв у парі, де положення клавіші одного безпосередньо впливає на логіку роботи іншого.

Це забезпечує максимальну гнучкість налаштувань, дозволяючи вмикати світло при вході в зону та вимикати його в іншому кінці кімнати без жодних конфліктів у електричній системі. Для кращого розуміння пристрою варто розглянути його головні характеристики.

Ключові технічні особливості:

• Порівняння терміналів. У звичайному пристрої реалізована схема «вхід-вихід», тоді як у прохідному передбачено один спільний вхід і два окремі виходи.
• Механіка роботи. Замикання одного ланцюга відбувається одночасно з розмиканням іншого, що підтримує постійну готовність системи до дії.
• Візуальне маркування. Наявність рельєфної схеми на корпусі або кольорових позначок, що вказують на напрямок комутації фазних ліній.

Вимоги до кабелів та маркування жил

Для надійної та безпечної роботи системи освітлення критично важливо правильно обрати кабельну продукцію, яка витримуватиме експлуатаційні навантаження протягом десятиліть без втрати властивостей ізоляції. Оптимальним вибором для внутрішньої проводки в квартирах та приватних будинках є трижильний мідний кабель з подвійною ізоляцією, такий як ВВГнг або ПВС. Мідь має кращу електропровідність порівняно з алюмінієм і менш схильна до крихкості при численних вигинах, що особливо важливо в місцях складних з’єднань у розподільних коробках.

Використання якісних матеріалів мінімізує ризик перегріву контактів та забезпечує стабільну напругу на освітлювальних приладах незалежно від довжини лінії. Переріз жил повинен становити 1,5 мм², оскільки цей стандарт розрахований на типові групи освітлення з використанням сучасних світлодіодних ламп. Використання дроту меншого перерізу може призвести до його деформації під навантаженням, а надто товстий кабель значно ускладнить монтаж у компактних пластикових підрозетниках.

Важливо також звертати увагу на індекс «нг» у маркуванні, що вказує на негорючість полімерної оболонки, яка не підтримує горіння навіть при щільній груповій прокладці. Якісний кабель повинен мати сертифікацію відповідності українським стандартам безпеки, що гарантує цілісність жил та відповідність заявленим фізичним характеристикам. Суворе дотримання кольорової ідентифікації жил є запорукою безпеки майбутнього обслуговування мережі та виключає критичні помилки при первинному підключенні.

Загальноприйняті стандарти вимагають використовувати синій колір для нульового провідника, жовто-зелений для заземлення, а коричневий або білий для фазних ліній. Такий підхід дозволяє будь-якому майстру миттєво зрозуміти призначення кожного дроту без тривалого діагностичного прозвонювання мультиметром. Чітке розмежування кольорів допомагає уникнути коротких замикань при збиранні складних вузлів у розподільних коробках, де сходяться десятки різних дротів від декількох точок керування.

Порядок з’єднання елементів у схемі керування

Побудова електричного ланцюга починається з чіткого планування траєкторії кабелів, які мають зв’язати два вимикачі між собою та з джерелом живлення. Основна логіка полягає в тому, що фазний дріт проходить через обидва механізми транзитом, створюючи перемикаючий міст, перш ніж потрапити на патрон світильника. Перед початком будь-яких монтажних операцій необхідно обов’язково знеструмити відповідну групу в розподільному щитку та перевірити відсутність напруги на жилах за допомогою індикатора.

Це базове правило безпеки, яке запобігає ураженню струмом під час маніпуляцій з відкритими контактами. Кожна жила має бути зачищена від ізоляції приблизно на 10–12 мм, а кінці дроту повинні бути рівними та без задирок для щільного прилягання у гвинтових або самозатискних клемах пристрою. Для успішного монтажу рекомендується дотримуватися наступної послідовності дій.

Алгоритм створення електричного ланцюга:

1. Підведення живлення. Фазний дріт, що йде від розподільного щитка, підключається строго до центрального (спільного) контакту першого вимикача.
2. Комутація транзитних ліній. Два вихідні контакти першого пристрою з’єднуються двома окремими жилами з двома аналогічними вихідними контактами другого вимикача.
3. Вихід на навантаження. З центрального спільного контакту другого пристрою фазна жила спрямовується безпосередньо до світильника.
4. Монтаж нейтралі. Нульовий провід від джерела живлення з’єднується з нульовим дротом лампи безпосередньо всередині розподільної коробки.
5. Заземлення системи. Жовто-зелена жила підключається до корпусу світильника, якщо це передбачено конструкцією приладу, забезпечуючи захист від витоку струму.

Використання індикаторної викрутки для перевірки фази є обов’язковим кроком, оскільки це дозволяє переконатися, що саме фазний провід переривається вимикачем. Якщо помилково підключити на розрив нульовий провідник, система працюватиме, проте світильник завжди залишатиметься під напругою, що вкрай небезпечно при звичайній заміні лампочки. Тільки після фіксації всіх з’єднань та їх механічної перевірки на «відрив» можна укладати механізми в підрозетники.

Важливо стежити, щоб дроти не перетискалися металевими елементами кріплення, оскільки це може пошкодити ізоляцію та призвести до спрацьовування автоматичного вимикача при першому ж запуску системи. Акуратний монтаж забезпечує довговічність усієї конструкції.

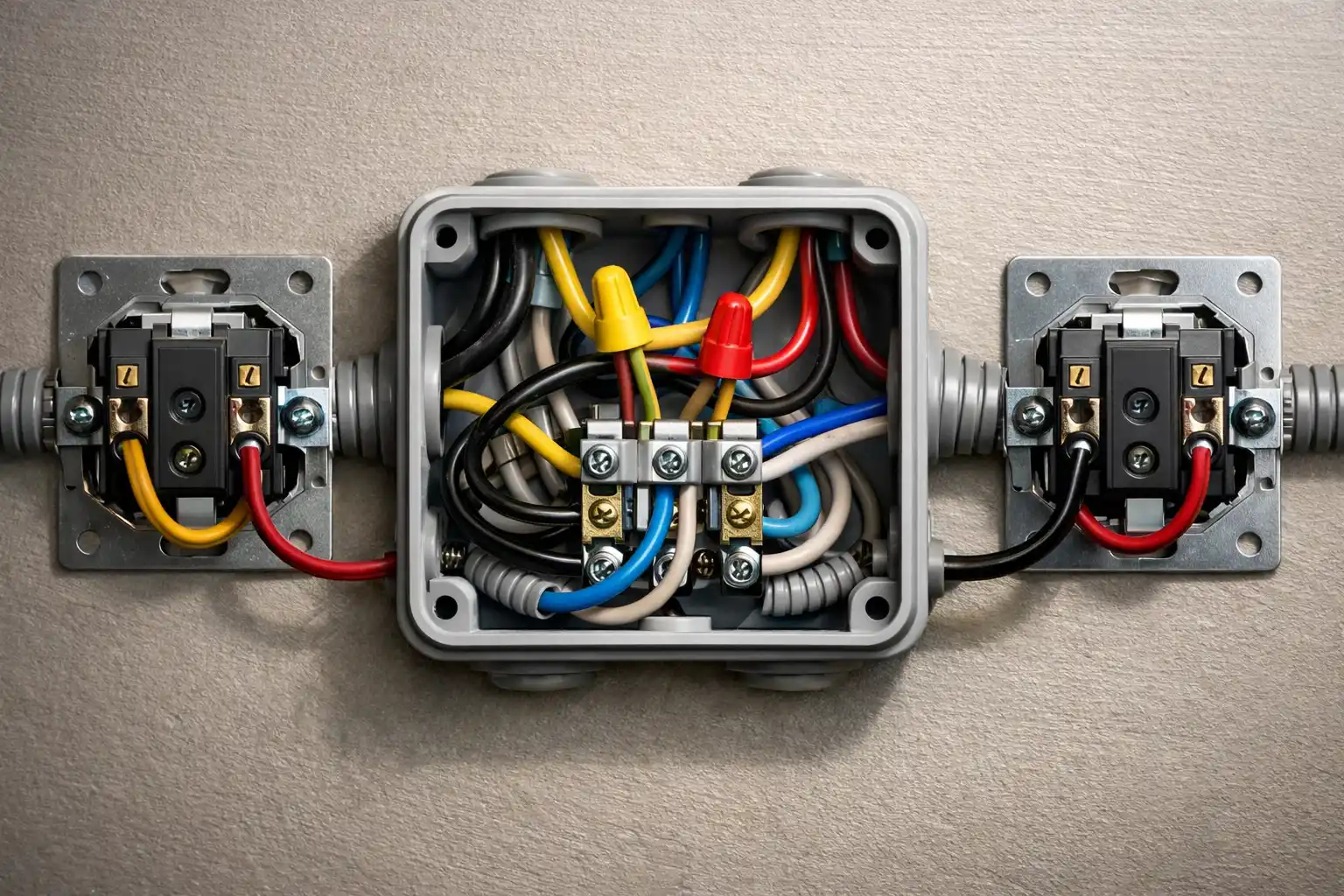

Комутація проводів у розподільній коробці

Організація вузла з’єднань у розподільній коробці є найбільш відповідальним етапом, оскільки саме тут сходяться мінімум чотири магістральні кабелі: від силового щитка, від світильника та від обох прохідних вимикачів. Для забезпечення надійності необхідно залишити запас довжини кожної жили близько 15 см, що дозволить у майбутньому провести ремонт або перепідключення без заміни всієї лінії. Кожна група дротів повинна бути чітко розмежована в просторі коробки, щоб уникнути плутанини та випадкового торкання фазних жил з нульовими під час монтажу кришки.

Для фіксації жил найкраще використовувати сучасні самозатискні клемники, які забезпечують постійний пружинний тиск на контактну зону та нівелюють температурне розширення міді. У разі використання гвинтових колодок необхідно ретельно затягувати кожен гвинт, а через деякий час після початку експлуатації провести їх профілактичну перетяжку. Традиційний метод паяння залишається найбільш довговічним, проте він потребує значно більше часу та наявності спеціалізованого обладнання.

Особливу увагу слід приділити укладанню готових з’єднань таким чином, щоб уникнути їх сильного перетискання кришкою коробки. Жили мають бути акуратно зігнуті та розведені по периметру внутрішнього простору, залишаючи центральну частину вільною. Це мінімізує механічну напругу на контактах і запобігає поступовому руйнуванню ізоляційного шару. Правильно зібрана коробка повинна виглядати впорядковано, де кожен пучок дротів має свою логічну зону розміщення відповідно до функціонального призначення.

Процес ізоляції кожного з’єднання має бути бездоганним для запобігання короткому замиканню, особливо в умовах можливої підвищеної вологості або вібрацій стін. Навіть при використанні захищених клемників рекомендується перевірити щільність посадки кожна жили перед остаточним закриттям вузла. Якісна герметизація розподільної коробки захищає внутрішні компоненти від пилу та конденсату, що критично важливо для стабільної роботи електромережі протягом багатьох років без аварійних ситуацій.

Як додати третю точку керування за допомогою перехресного модуля

Коли архітектурне планування вимагає керування світлом з трьох і більше місць, класична пара прохідних пристроїв доповнюється перехресним модулем. Такий вимикач має чотири контакти та встановлюється суворо в розрив між двома основними прохідними пристроями, виконуючи роль складного комутатора ліній. Він не просто перемикає струм, а змінює полярність вхідних жил місцями на виході, що дозволяє змінювати стан ланцюга незалежно від того, в якому положенні знаходяться інші клавіші в системі.

Це ідеальне рішення для довгих маршових сходів або просторих спалень, де вимикачі розташовуються біля входу та з обох боків ліжка. Технічна суть. Перехресний вимикач змінює полярність пари ліній місцями, що забезпечує безперебійне перемикання стану ланцюга незалежно від положення інших клавіш у системі.

Інструменти та обладнання для проведення монтажних робіт

Для якісного та швидкого виконання електромонтажних робіт необхідно підготувати спеціалізований набір інструментів, який забезпечить точність маніпуляцій та безпеку майстра. Першочерговим інструментом є засіб для зняття ізоляції — стрипер, який дозволяє оголити жилу без пошкодження мідної основи, що часто трапляється при використанні звичайного ножа. Також знадобиться набір викруток з ізольованими ручками: хрестова для затягування клем та шліцьова для фіксації механізму в підрозетнику.

Наявність діагностичних приладів є критичною для перевірки правильності зібраної схеми перед подачею напруги. Правильно підібраний інвентар дозволяє уникнути помилок, які можуть призвести до виходу з ладу дорогих світлодіодних ламп або спрацювання захисної автоматики. Якісний інструмент не лише прискорює процес, а й гарантує надійність кожного контакту, що є базовою вимогою до сучасної електропроводки.

Необхідне обладнання:

• Індикатор напруги. Пристрій для швидкого визначення фазного провідника та перевірки знеструмлення лінії.
• Мультиметр. Використовується для продзвонювання цілісності створених ліній та перевірки відсутності короткого замикання.
• Пасатижі та бокорізи. Необхідні для акуратної обрізки дротів та формування жил під клемні затискачі.

Чи справді комфортне освітлення вартує додаткових зусиль при проєктуванні мережі? Вибір між стандартною схемою та прохідною залежить від архітектури приміщення, проте витрати на додатковий кабель повністю нівелюються відсутністю потреби пересуватися в темряві. Правильний розрахунок перерізу та дотримання схеми комутації гарантують довговічність системи без необхідності її переналаштування. Впровадження таких рішень робить оселю сучасною та безпечною, забезпечуючи новий рівень ергономіки для кожного мешканця.
